一、概述：

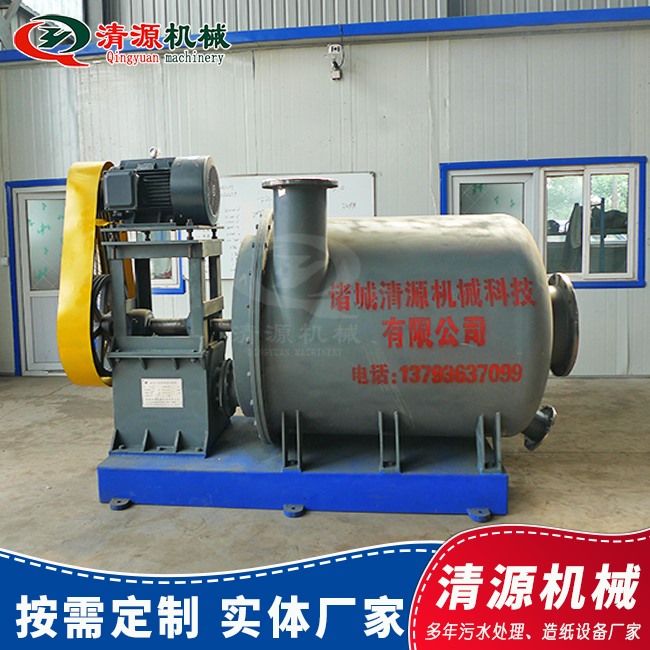

ZF系列雜質分離機主要用于廢紙制漿系統中，除去來自碎漿機中漿料的大量輕雜質和少量重雜質，并對來自水力碎漿機的漿料進行二次碎解。借助于本機的二次碎解，水力碎漿機底部篩板篩孔可增大，提高了其生產能力。本機相當于一臺密封臥式水力碎漿機與一臺輕重雜質除渣器的組合體，結構緊湊，效率高，本機集碎解、除雜、粗篩等功能于一體，大大簡化了廢紙?zhí)幚砹鞒蹋档土四芎摹?/span>

二、工作原理及結構
雜質分離機內有特別設計的低摩擦葉片水力型轉子，能使進入的漿料均勻分散，保持篩板不阻塞并防止雜質破碎。輕雜質經粗選機頂部出口排出，進入圓筒篩進行進一步的分離，重雜質經粗選機的底部排出，除雜后的漿料經過后部篩板由出漿管送出。
雜質分離機主要由槽體、特別設計的水力型轉子、篩板和傳動裝置等組成。

三、性能特點

1、雜質分離機能有效保持碎漿機槽體內干凈，獲得經過預篩選的漿料。

2、排漿和清除雜質同時進行。

3、縮短處理周期。

4、提高碎漿系統的生產能力。

5、雜質分離機的上傾式底面可保護轉子不被重雜質損傷。

6、設計操作壓力不超過525KPa。

四、操作程序

1、漿料碎解后向碎漿機中加入稀釋水。

2、開啟雜質分離機，打開碎漿機側面的排料閥門，打開雜質分離機上的進料閥門并啟動排漿泵。

3、往雜質分離機的進漿管中加入稀釋水，使?jié){料達到要求的出漿度。

4、漿料排完后，讓稀釋水繼續注入一段時間以沖洗雜質。

5．關閉閥門、雜質分離機和排漿泵。

6．打開雜質分離機底部閥門排出雜質。

五、安 裝

(一)注意事項

1、起吊

起吊雜質分離機時，利用設備底座上的吊孔，用一塊軟墊墊在與鋼索接觸的部位。

2、為便于操作、檢修、拆卸，必須將控制臺置于設備主軸軸線外的區域，控制臺方位的安置應便于操作雜質分離機上的閥門，設備的前方須保證有足夠

空間以便于更換轉子等。此外，吊車的活動橫梁必須平等置于設備中心的上方。

(二)安裝步驟

1、澆灌水泥基礎，預留地腳螺栓孔并保養15天后才可安裝設備。

2、將基礎螺栓暫固定在設備的底座上，然后將設備吊移至混凝土基礎上，按基準線看中找平，校核安裝尺寸。

3、在基礎與設備底座之間插入墊塊(楔形)，輕敲位于每個基礎孔二邊的墊塊直至在底座的底部形成了一個間隙在20－30mm的二次灌漿層空間。

4、將水平儀放于水平線位置，通過上述的墊塊調整，使水平度達到±0.2mm/m。

5、初步校正主電機。漲緊一根繩子，使繩子與粗選機的皮帶輪二邊保持接觸，然后安置主電機，使主電機上的皮帶輪與繩子之間的距離為△c≤1.5mm。

6、在基礎預留螺栓孔中二次灌漿，保養12天。

7、在每個基礎螺栓的二邊插入墊塊進行精校。

8、在底墊下方預留空間內進行二次灌漿，使設備底座完全灌封在砂漿中。

9、再一次緊固基礎螺栓，確保設備得到精校。
